液壓泵站系統用于在地面飛機發動機不開車的情況下,模擬機上液壓泵向飛機液壓系統提供滿足要求的壓力和流量。液壓泵站系統主要由泵源、升降地井管路及液壓控制系統、管路系統、加油置換系統,上位工控機控制系統、系統PLC及站位PLC控制系統、站位操作系統等組成。
一、系統概述
液壓泵站系統用于在地面飛機發動機不開車的情況下,模擬機上液壓泵向飛機液壓系統提供滿足要求的壓力和流量。液壓泵站系統主要由泵源、升降地井管路及液壓控制系統、管路系統、加油置換系統,上位工控機控制系統、系統PLC及站位PLC控制系統、站位操作系統等組成。
二、執行標準
GJB 1132 飛機地面保障產品通用規范
GJB 1691 飛機地面液壓油泵車通用規范
GJB 1772 飛機液壓系統及附件試驗臺通用規范
GJB 420B 飛機液壓系統用油液固體污染度分級
三、主要用途
①作為飛機液壓系統的動力源
飛機在地面發動機不開車的情況下,進行液壓系統功能調試和各種故障檢測、液壓系統泄漏檢測。系統針對飛機專門設計,可以向飛機的液壓系統提供液壓能源,滿足飛機液壓系統的壓力、流量、油液污染度要求。飛機依靠該液壓動力進行正常操縱和轉換,完成飛機液壓操縱控制系統功能檢查和地面機上試驗。
②向飛機補充液壓油③對飛機液壓系統進行清洗、耐壓試驗及液壓油除水及污染過濾
系統設有絕對過濾精度的高納污過濾器組成的過濾單元,既能做飛機液壓系統地面調試的動力源,同時又可對飛機液壓系統進行有效的清洗凈化、耐壓試驗, 設置專門的真空除水過濾裝置單元,快速去除液壓系統中污染顆粒游離水分。

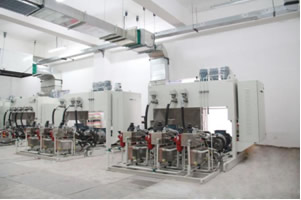

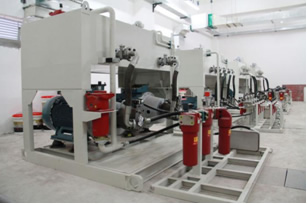

四、現場應用
